DEHNbloc M

DEHNbloc M 1



• skoordinovaný zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové modulárne prevedenie
• FM prevedenie s diaľkovou signalizáciou
• max. dovolené predistenie 315A gL/gG (max.500A viď. návod)
• 2 TE - montáž na lištu DIN 35
• max. prívod: plný 50mm2, ohybný 35mm2
• IP 20

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

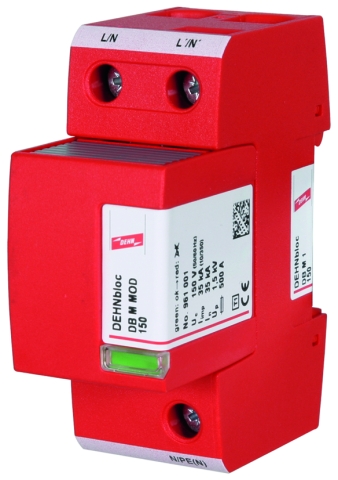

DEHNbloc M 1 150				150V	35kA	≤ 1,5kV	961110
DEHNbloc M 1 150 FM				150V	35kA	≤ 1,5kV	961115
DEHNbloc M 1 255				255V	50kA	≤ 2,5kV	961120
DEHNbloc M 1 255 FM				255V	50kA	≤ 2,5kV	961125
DEHNbloc M 1 320				320V	25kA	≤ 2,5kV	961130
DEHNbloc M 1 320 FM				320V	25kA	≤ 2,5kV	961135

Náhradný modul - M modul



• náhradný modul pre radu DEHNbloc M

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

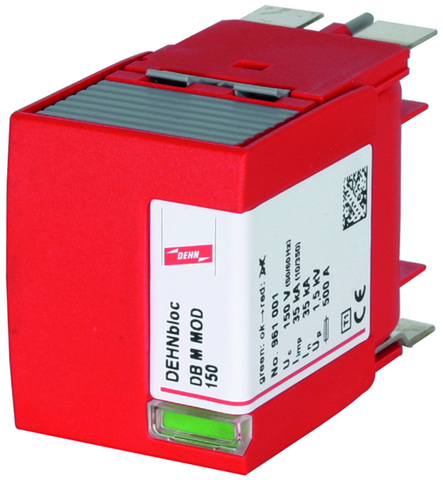

DEHNbloc M MOD 150				150V	35kA	≤ 1,5kV	961001
DEHNbloc M MOD 255				255V	50kA	≤ 2,5kV	961002
DEHNbloc M MOD 320				320V	25kA	≤ 2,5kV	961003

DEHNgap M

DEHNgap M N/PE



• skoordinovaný zvodič bleskových prúdov N-PE
• zapúzdrené iskrisko na báze klzavého výboja
• pre siete TT 3+1 alebo TT 1+1 (TN-S s kábelovým prívodom)
• 1 pólové modulárne prevedenie
• FM prevedenie s diaľkovou signalizáciou
• 2 TE - montáž na lištu DIN 35
• max. prívod: plný 50mm2, ohybný 35mm2
• IP 20
náhradný diel DGP M MOD 255 (961010)

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

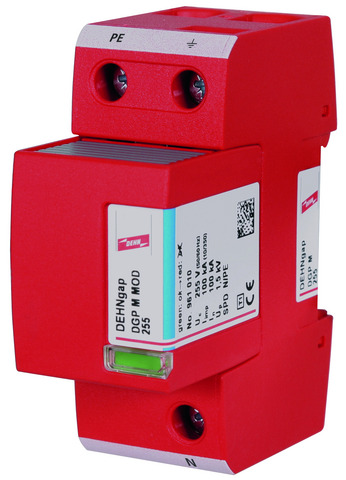

DEHNgap M 255				255V	100kA	≤ 1,5kV	961101
DEHNgap M 255 FM				255V	100kA	≤ 1,5kV	961105

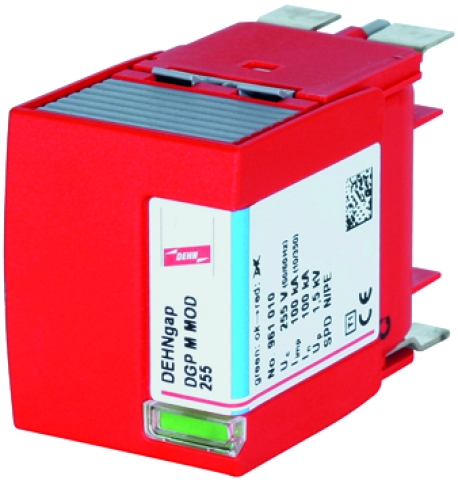

Príslušenstvo - DEHNgap modul



• náhradný modul je možné meniť pod napätím
• náhradný modul pre radu DGP M 255

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNgap M MOD 255				255V	100kA	≤ 1,5kV	961010

DEHNbloc

DEHNbloc 1



• zvodič bleskových prúdov
• zapúzdrené iskrisko
• 1 pólové prevedenie
• max. trvalé fázové napätie 255V
• max. dovolené predistenie 315A gL/gG (max.500A viď. návod)
• 2 a 6 TE - montáž na lištu DIN 35
• max. prívod: plný 50mm2, ohybný 35mm2
• IP 20

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

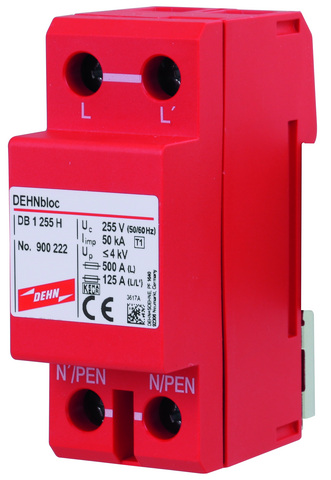

DEHNbloc 1 255 H				255V	50kA	≤ 4kV	900222

DEHNbloc 3



• zvodič bleskových prúdov
• zapúzdrené iskrisko
• 3 pólové prevedenie
• max. trvalé fázové napätie 255V
• max. dovolené predistenie 315A gL/gG (max.500A viď. návod)
• 2 a 6 TE - montáž na lištu DIN 35
• max. prívod: plný 50mm2, ohybný 35mm2
• IP 20

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

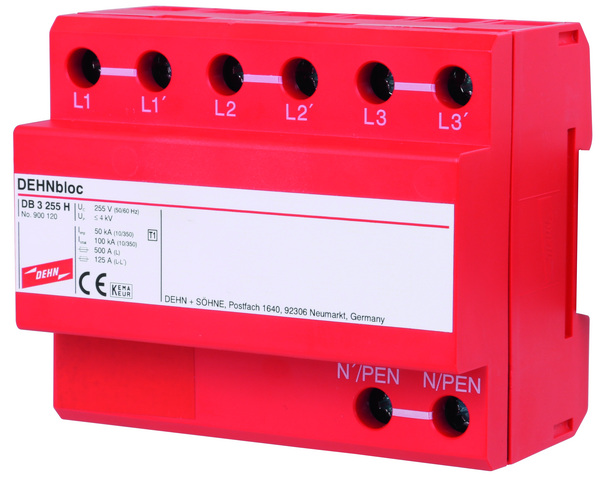

DEHNbloc 3 255 H				255V	100kA	≤ 4kV	900120

DEHNbloc H

DEHNbloc H M 1



• zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové modulárne prevedenie
• max. trvalé fázové napätie 255V
• max. dovolené predistenie 315A gL/gG (max.500A viď. návod)
• 2 TE - montáž na lištu DIN 35
• max. prívod: plný 50mm2, ohybný 35mm2
• IP 20,náhradný diel DBH MOD 255 (961022)

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

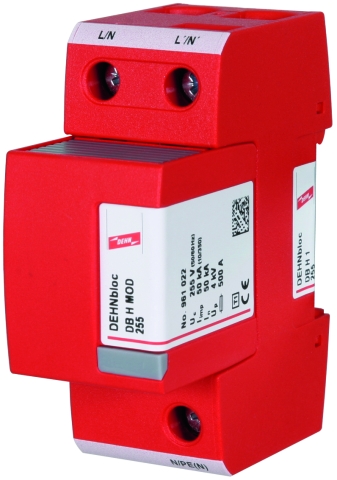

DEHNbloc H M 1 255				255V	50kA	≤ 4 kV	961122

Náhradný modul - bloc H M modul



• náhradný modul pre radu DEHNbloc H M

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

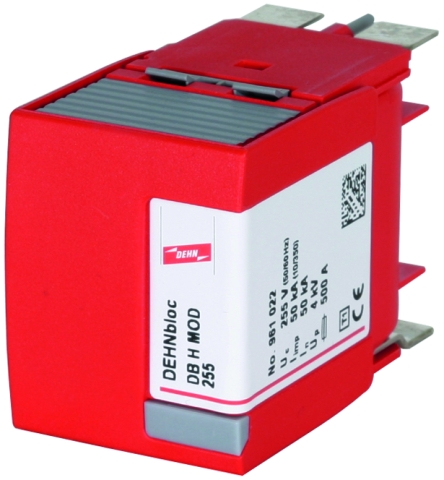

DEHNbloc H MOD 255				255V	50kA	≤ 4 kV	961022

DEHNgap H M

DEHNbloc H M N/PE



• zvodič bleskových prúdov N-PE
• zapúzdrené iskrisko
• 1 pólové modulárne prevedenie pre siete TT 3+1 a TT 1+1
• max. trvalé fázové napätie 255V
• 2 TE - montáž na lištu DIN 35
• max. prívod: plný 50mm2, ohybný 35mm2
• IP 20

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

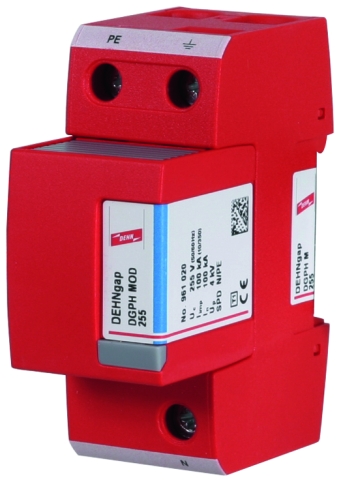

DEHNgap H M 255				255V	100kA	≤ 4kV	961102

Náhradný modul - bloc H M modul N/PE



• náhradný modul je možné meniť pod napätím
• náhradný modul pre radu DGP H M 255

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

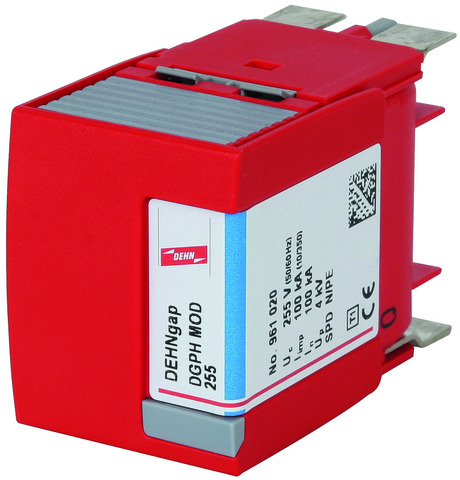

DEHNgap H M MOD 255				255V	100kA	≤ 4kV	961020

DEHNbloc Maxi CI 440/760

DEHNbloc Maxi 1 CI 440



• skoordinovaný zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové prevedenie pre siete TN/TT s menovitým napätím 400/690V
• max. trvalé fázové napätie 440V
• FM prevedenie s diaľkovou signalizáciou
• max. dovolené predistenie 250A gL/gG (max.500A viď. návod)
• 2 TE - montáž na lištu DIN 35
• šírka 36mm, výška 150mm

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

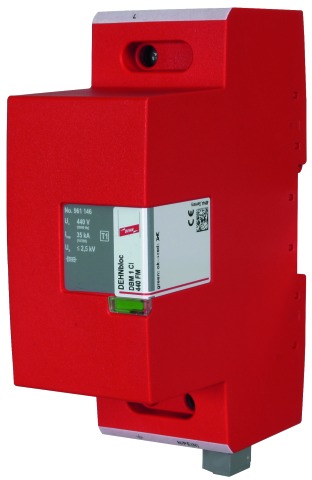

DEHNbloc Maxi 1 CI 440 FM				440V	35kA	≤ 2,5kV	961146

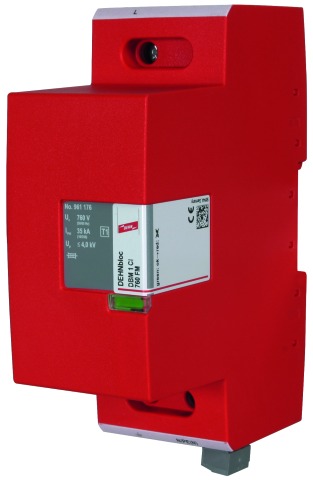

DEHNbloc Maxi 1 CI 760 FM



• skoordinovaný zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové prevedenie pre siete IT s menovitým napätím 690V
• max. trvalé fázové napätie 760V
• FM prevedenie s diaľkovou signalizáciou
• max. dovolené predistenie 100A gL/gG (max.250A viď. návod)
• 2 TE - montáž na lištu DIN 35

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNbloc Maxi 1 CI 760 FM				760V	35kA	≤ 4,0kV	961176

Príslušenstvo - 3p uzemňovacia prepojka EB



Uzemňovacia prepojka EB, 3pólová, 1fázová
Prepojka pre spoločné uzemnenie 3 zvodičov typu 1 v púzdrach o šírke 2 jednotiek s multifunkčnými pripojovacími svorkami.

názov				rozmery mm	pripojovacia svorka	balenie	katalógové číslo

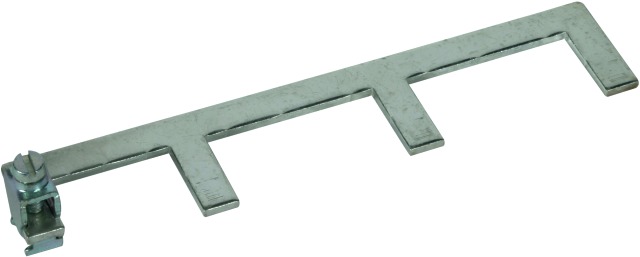

EB 1 3 10				34x158x28	do 25 mm2	1 ks	900461

Príslušenstvo - 4p uzemňovacia prepojka EB



názov				rozmery mm	pripojovacia svorka	balenie	katalógové číslo

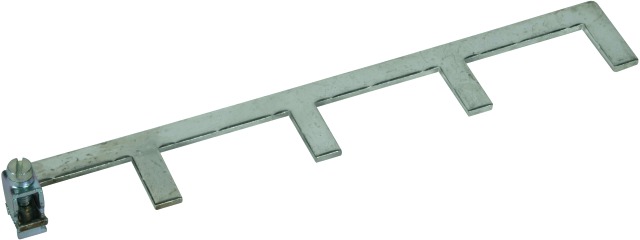

EB 1 4 13				34x212x28	do 25 mm2	1 ks	900462

DEHNbloc Maxi 440/760

DEHNbloc Maxi 440



• skoordinovaný zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové prevedenie pre siete TN/TT s menovitým napätím 400/690V
• max. trvalé fázové napätie 440V
• FM prevedenie s diaľkovou signalizáciou
• max. dovolené predistenie 250A gL/gG (max.500A viď. návod)
• 2 TE - montáž na lištu DIN 35
• šírka 36mm, výška 150mm

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

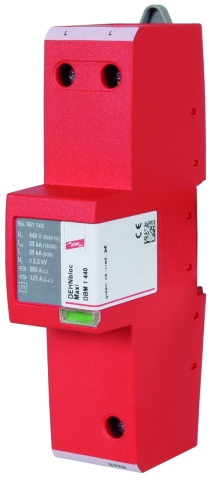

DEHNbloc Maxi 1 440				440V	35kA	≤ 2,5kV	961140
DEHNbloc Maxi 1 440 FM				440V	35kA	≤ 2,5kV	961145

DEHNbloc Maxi 760 FM



• skoordinovaný zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové prevedenie pre siete IT s menovitým napätím 690V
• max. trvalé fázové napätie 760V
• FM prevedenie s diaľkovou signalizáciou
• max. dovolené predistenie 100A gL/gG (max.250A viď. návod)
• 2 TE - montáž na lištu DIN 35

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

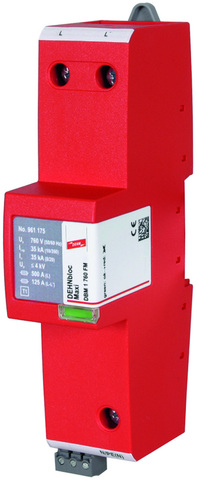

DEHNbloc Maxi 1 760 FM				760V	25kA	≤ 4kV	961175

4P - Izolovaná uzemňovacia prepojka 1,5TE



názov							katalógové číslo
MVS 1 4 8 TT							900849

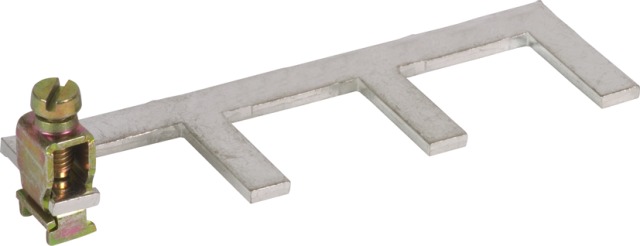

Uzemňovacia prepojka 3P



Uzemňovacia prepojka EB, 3pólová, 1fázová
Prepojka pre spoločné uzemnenie 3 zvodičov typu 1 v púzdrach o šírke 2 jednotiek s multifunkčnými pripojovacími svorkami.

názov				rozmery mm	pripojovacia svorka	balenie	katalógové číslo
uzemňovacia prepojka 3P				34x112x3	do 25 mm2	1 ks	900411

Uzemňovacia prepojka 4P



Uzemňovacia prepojka EB, 3pólová, 1fázová
Prepojka pre spoločné uzemnenie 3 zvodičov typu 1 v púzdrach o šírke 2 jednotiek s multifunkčnými pripojovacími svorkami.

názov				rozmery mm	pripojovacia svorka	balenie	katalógové číslo

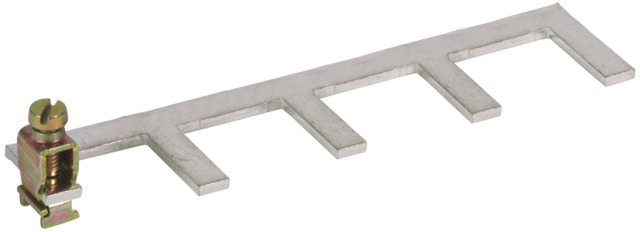

uzemňovacia prepojka 4P				34x148x3	do 25 mm2	1 ks	900417

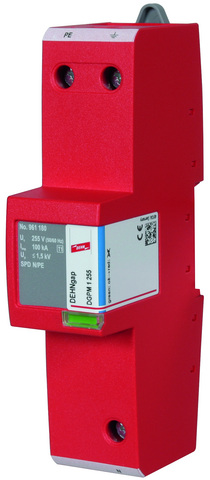

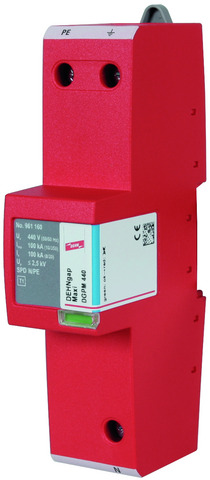

DEHNgap Maxi 255/440

DEHNgap Maxi 225



• skoordinovaný zvodič bleskových prúdov N-PE
• iskrisko s technológiou RADAX-Flow
• 1 pólové prevedenie pre siete TT a TN-S
• max. trvalé fázové napätie 440V
• FM prevedenie s diaľkovou signalizáciou
• 2 TE - montáž na lištu DIN 35
• šírka 36mm, výška 150mm
• max. prívod: plný 50mm2, ohybný 35mm2

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNgap Maxi 1 255				255V	100kA	≤ 1,5kV	961180
DEHNgap Maxi 1 255 FM				255V	100kA	≤ 1,5kV	961185

DEHNgap Maxi 440



• skoordinovaný zvodič bleskových prúdov N-PE
• iskrisko s technológiou RADAX-Flow
• 1 pólové prevedenie pre siete TT a TN-S
• max. trvalé fázové napätie 440V
• FM prevedenie s diaľkovou signalizáciou
• 2 TE - montáž na lištu DIN 35
• šírka 36mm, výška 150mm
• max. prívod: plný 50mm2, ohybný 35mm2

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNgap Maxi 440				440V	100kA	≤ 2,5kV	961160
DEHNgap Maxi 440 FM				440V	100kA	≤ 2,5kV	961165

DEHNbloc Maxi S

DEHNbloc Maxi 1 255 S



• skoordinovaný zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové prevedenie
• max. trvalé fázové napätie 255V
• diaľková signalizácia pomocou DEHNsignal pripojeného cez optický kábel
• montáž na zbernice
• montáž prívodov na otvor ø 8,5mm min. 35 mm2/max. 50 mm2,prislušenstvo-dialková signalizácia DEHNsignal E 3 (910 631)

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

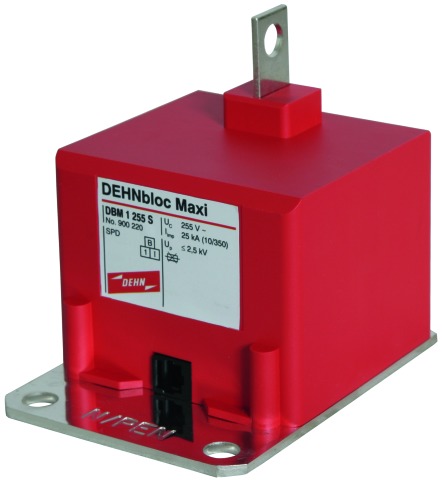

DEHNbloc Maxi 1 255 S				255V	25kA	≤ 2,5kV	900220

Príslušenstvo - DEHNsignal E3



• diaľková signalizácia pre DEHNbloc Max S a DEHNgap Maxi S
• napájanie 230V
• spotreba ≤ 550mW
• svetelná signalizácia a bezpotenciálny kontakt
• max. vzdialenosť optickej signalizácie 6m
• 2 TE - montáž na lištu DIN 35
• prierez prívodov 0,5-4mm2
• IP 20
Příslušenství LWL DSI 18M (910 642) a LWL ST DSI (910 641)

názov				napájacie napätie	max. príkon	vstup	katalógové číslo

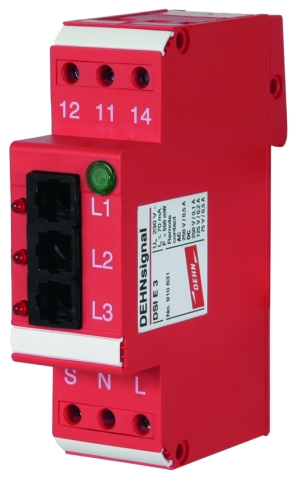

DEHNsignal E 3				230V	< 550mW	3x optika	910631

Príslušenstvo - Konektor



• konektor pre optický kábel

názov						primer	katalógové číslo

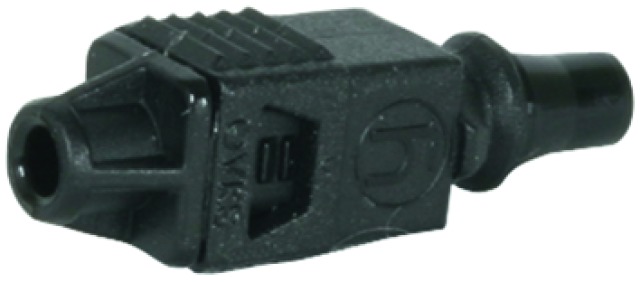

DEHNsignal E3 konektor						2,2mm	910641

Príslušenstvo - Optický kábel



• optický kábel 18m

názov					dĺžka	primer	katalógové číslo

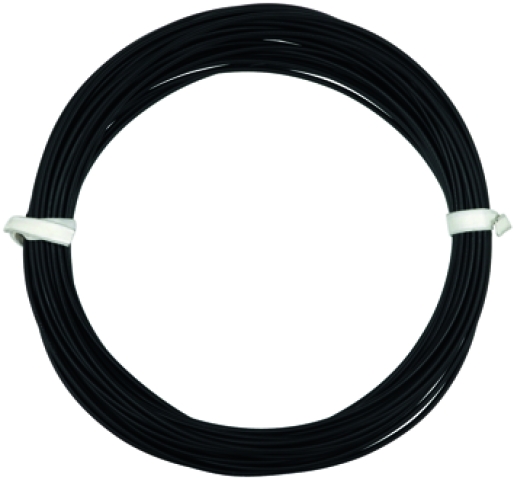

DEHNsignal E3 optický kábel					18m	2,2mm	910642

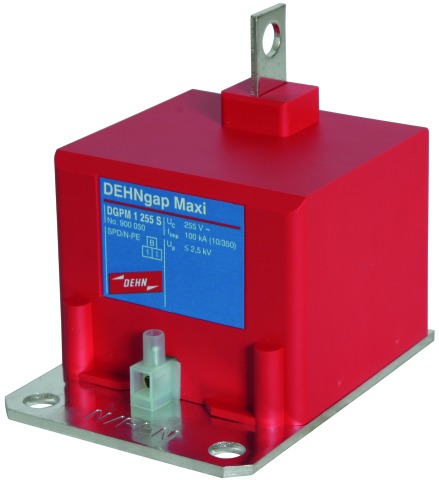

DEHNgap Maxi S

DEHNgap Maxi 1 255 S



• skoordinovaný zvodič bleskových prúdov N-PE
• iskrisko s technológiou RADAX-Flow
• 1 pólové prevedenie
• max. trvalé fázové napätie 255V
• diaľková signalizácia pomocou DEHNsignal pripojeného cez optický kábel
• montáž na zbernice
• montáž prívodov na otvor ø 8,5mm min. 35 mm2/max. 50 mm2

názov				max. trvalé napätie	men. Prúd In 8/20	ochranná úroveň Up	katalógové číslo
DEHNgap Maxi 1 255 S				255V	100kA	≤ 2,5kV	900050

DEHNsolid

DEHNsolid 1 255



• skoordinovaný zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové poistkové prevedenie o veľkosti NH00
• max. trvalé fázové napätie 255V
• max. dovolené predistenie 315A
• montáž do poistkových odpojovačov alebo poistkových spodkov

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

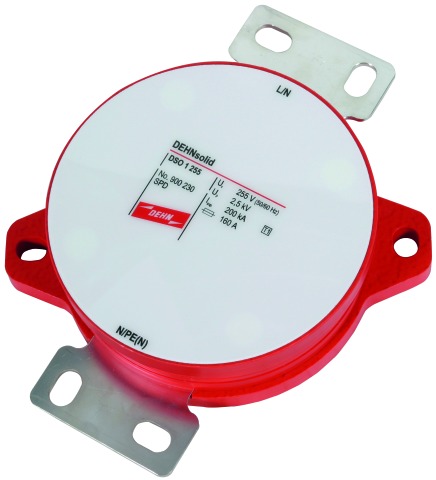

DEHNsolid 1 255				255V	200kA	≤ 2,5kV	900230

DEHNbloc Maxi NH00

DEHNbloc Maxi NH00 255



• skoordinovaný zvodič bleskových prúdov
• iskrisko s technológiou RADAX-Flow
• 1 pólové poistkové prevedenie o veľkosti NH00
• max. trvalé fázové napätie 255V
• max. dovolené predistenie 315A
• montáž do poistkových odpojovačov alebo poistkových spodkov

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

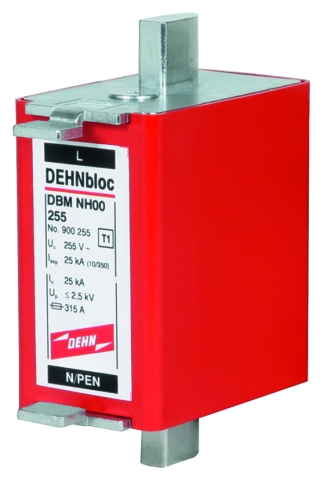

DEHNbloc Maxi NH00 255				255V	25kA	≤ 2,5kV	900255

DEHNsecure M

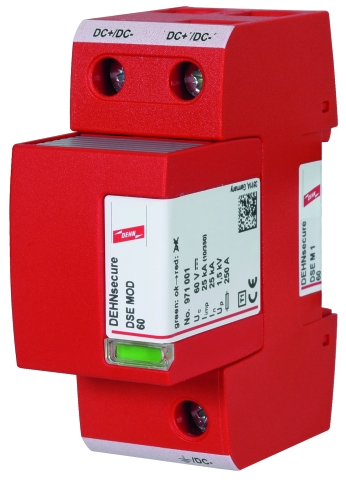

DEHNsecure M 1P



• skoordinovaný zvodič bleskových prúdov pre jednosmerné napätie DC
• iskrisko s technológiou RADAX-Flow
• 1 pólové modulárne prevedenie
• FM prevedenie s diaľkovou signalizáciou
• max. dovolené predistenie 125A gL/gG
• 2 TE - montáž na lištu DIN 35
• max. prívod: plný 50mm2, ohybný 35mm2
• IP 20

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo

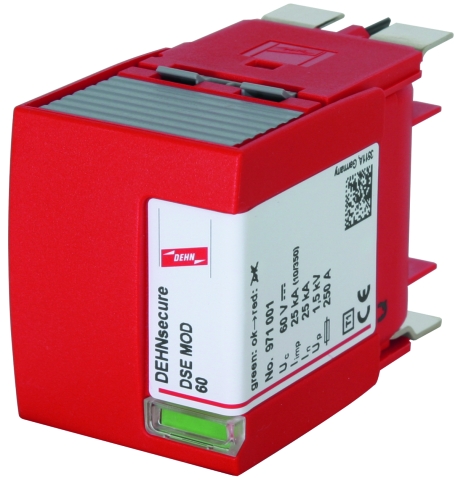

DEHNsecure M 1 60				60V DC	25kA	≤ 1,5kV	971121
DEHNsecure M 1 60 FM				60V DC	25kA	≤ 1,5kV	971126
DEHNsecure M 1 220				220V DC	25kA	≤ 2,5kV	971120
DEHNsecure M 1 220 FM				220V DC	25kA	≤ 2,5kV	971125
DEHNsecure M 1 242				242V DC	25kA	≤ 2,5kV	971122
DEHNsecure M 1 242 FM				242V DC	25kA	≤ 2,5kV	971127

Náhradný modul - secure M 1 modul



• náhradný modul je možné meniť pod napätím
• ochranný modul s iskriskom určený pre typy modulárnych DEHNsecure M1

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNsecure M MOD 60				60V DC	25kA	≤ 1,5kV	971001
DEHNsecure M MOD 220				220V DC	25kA	≤ 2,5kV	971002
DEHNsecure M MOD 242				242V DC	25kA	≤ 2,5kV	971003

Náhradný modul - secure M 1 modul



• náhradný modul je možné meniť pod napätím
• ochranný modul s iskriskom určený pre typy modulárnych DEHNsecure M1

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNsecure M MOD PE				60V DC	50kA	≤ 1,5kV	971010

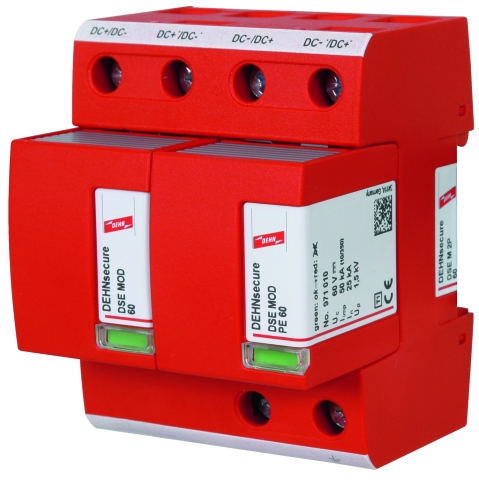

DEHNsecure M 2P



• skoordinovaný zvodič bleskových prúdov pre jednosmerné napätie DC
• iskrisko s technológiou RADAX-Flow
• 2 pólové modulárne prevedenie s vnútorným zapojením 1+1
• FM prevedenie s diaľkovou signalizáciou
• max. dovolené predistenie 125A gL/gG
• 4 TE - montáž na lištu DIN 35
• max. prívod: plný 50mm2, ohybný 35mm2
• IP 20

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNsecure M 2 60				60V DC	25/50kA	≤ 1,5kV	971221
DEHNsecure M 2 60 FM				60V DC	25/50kA	≤ 1,5kV	971226

Náhradný modul - secure M 1 modul



• náhradný modul je možné meniť pod napätím
• ochranný modul s iskriskom určený pre typy modulárnych DEHNsecure M1

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNsecure M MOD 60				60V DC	25kA	≤ 1,5kV	971001
DEHNsecure M MOD PE				60V DC	50kA	≤ 1,5kV	971010

DEHNbloc MU



názov							katalógové číslo
DEHNbloc MU 3PY 208 3W+G R							908505
DEHNbloc MU 3PY 480 3W+G R							908506

Náhradné moduly

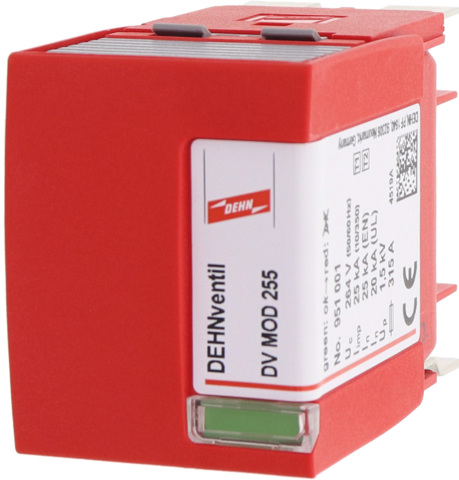

Náhradný modul - M modul 255



• náhradný modul je možné meniť pod napätím
• ochranný modul s iskriskom určený pre všetky typy modulárnych DEHNventilov

názov				menovité napätie	Imp. prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNventil modul 255				230V	25kA	≤ 1,5kV	951001

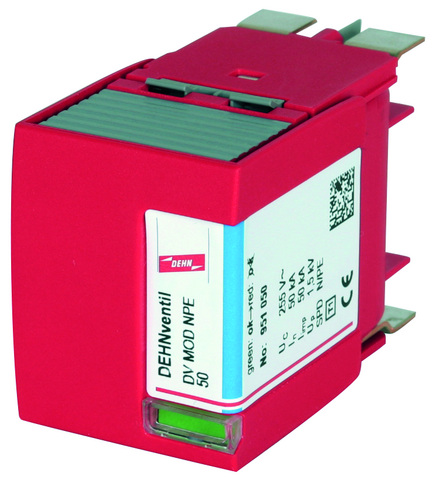

Náhradný modul - M modul N/PE



• ochranný modul s iskriskom na odvádzanie a zhášanie súčtových prúdov 50kA a 100kA tečúcich medzi stredným (N) a ochranným (PE) vodičom
• DEHNventil modul NPE 50 je určený pre DEHNventil TT 2P
• DEHNventil modul NPE 100 je určený pre DEHNventil TT.

názov				menovité napätie	Imp. prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNventil modul NPE 50				230V	50kA	≤ 1,5kV	951050
DEHNventil modul NPE 100				230V	100kA	≤ 1,5kV	951100

Náhradný modul - bloc M modul



• náhradný modul pre radu DEHNbloc M

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNbloc M MOD 150				150V	35kA	≤ 1,5kV	961001
DEHNbloc M MOD 255				255V	50kA	≤ 2,5kV	961002
DEHNbloc M MOD 320				320V	25kA	≤ 2,5kV	961003

Náhradný modul - gap M modul N/PE



• náhradný modul je možné meniť pod napätím
• náhradný modul pre radu DGP M 255

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNgap M MOD 255				255V	100kA	≤ 1,5kV	961010

Náhradný modul - secure M 1 modul



• náhradný modul je možné meniť pod napätím
• ochranný modul s iskriskom určený pre typy modulárnych DEHNsecure M1

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNsecure M MOD 60				60V DC	25kA	≤ 1,5kV	971001
DEHNsecure M MOD 220				220V DC	25kA	≤ 2,5kV	971002
DEHNsecure M MOD 242				242V DC	25kA	≤ 2,5kV	971003

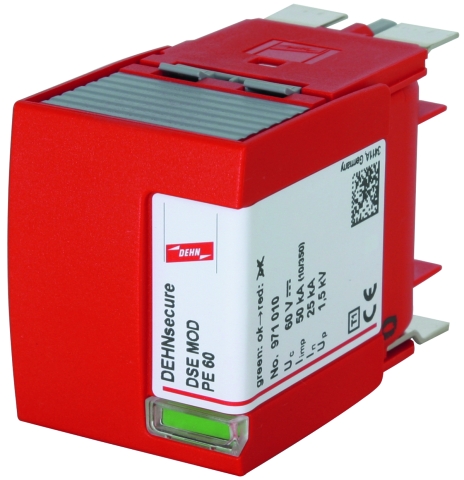

Náhradný modul - secure M 1 modul PE



• náhradný modul je možné meniť pod napätím
• ochranný modul s iskriskom určený pre typ modulárnych DEHNsecure PE

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNsecure M MOD PE				60V DC	50kA	≤ 1,5kV	971010

Náhradný modul - bloc H M modul



• náhradný modul pre radu DEHNbloc H M

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNbloc H MOD 255				255V	50kA	≤ 4 kV	961022

Náhradný modul - bloc H M modul N/PE



• náhradný modul je možné meniť pod napätím
• náhradný modul pre radu DGP H M 255

názov				max. trvalé napätie	Im. Prúd Imp(10/350)	ochranná úroveň Up	katalógové číslo
DEHNgap H M MOD 255				255V	100kA	≤ 4kV	961020
